28mm外部驅動式直線絲桿滾珠閉環步進電機
1、螺母往復運動；
2、最大推力120N；
3、低噪音、低損耗、性能穩、結構簡單；
4、機身長度、絲桿長度、導程可根據客戶要求定制；
5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、或需要精確直線運動的地方。
咨詢熱線：
15817488109
在線咨詢

規格參數 尺寸圖資料下載

命名規則：

11E3005G0402-X-□□□

規格	說明
11	電機外徑：28mm
E	電機類型：外部驅動式
30	機身長度：30mm
05	額定電流：0.5A
G	滾珠絲桿
□□	絲桿導程
X	配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、 B（剎車）、C（一體式）
□	絲桿長度：□mm
□□□	絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

11E3005G0402-X-□□□

2.5V

0.5A

0.018N.m

38mm

脈沖型S-224D

11E4205G0402-X-□□□

6.3V

0.5A

0.03N.m

42mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿代碼	絲桿直徑	導程	精度等級	定位精度	軸向間隙
0601	6mm	1	C7	±0.05	≤0.03
0602		2
0606		6
0801	8mm	1
0802	8mm	2

絲桿參數：

請注意：其他絲桿直徑、導程可根據客戶要求定制。

編碼器性能參數

編碼器解析度	1000線、2000線可選
工作溫度	-20℃-85℃
儲藏溫度	-40℃-85℃
濕度	RH90%max，非冷凝環境
供電電壓	+5VDC（最大7VDC）
電流消耗	30mA
極限頻率	60KHz
極限速度	6600r/min
脈沖寬度	180±50°e
相位偏移	90±50°e
最大輸出電流	150mA
信號電平	低0V;高+3.5V；無負載，+3V有負載

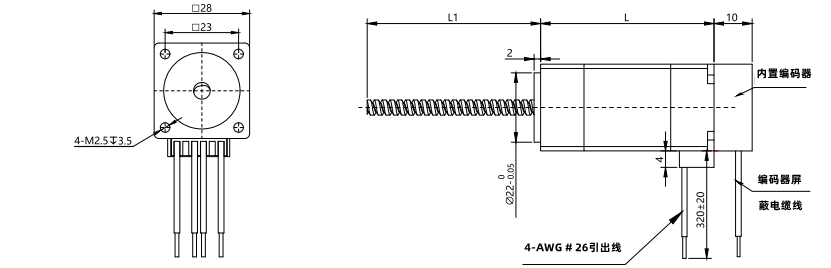

外形尺寸圖

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
