電話：15817488109

秉匠心質造 驅動民族工業

19年專注控制電機設計及研發

banner banner

產品中心現貨充足、定制生產、品質可靠、價格更低、規格齊全、嚴守交期

查看信息
通用規格

SMC1

口2

233

024

口5

SMC步進電機
口B:表示帶剎車，不帶剎車省略
23電機機座代碼
02電機機身長度代碼
口2：表示雙出軸，標準品省略


項目參數
步距角精度1.2°/step±0.09°（空載整步）
電感精度±20%電感精度±10%
允許溫升﹤80℃（額定電流，二相通電）
環境溫度-20℃~50℃（無結冰）
環境溫度85%以下（無結霜）
介質環境85%以下低于40℃,57%以下低于50℃（無結霜）
絕緣級別B級（130℃）絕緣耐壓AC 500V 1Min
絕緣電阻100MΩ


規格參數

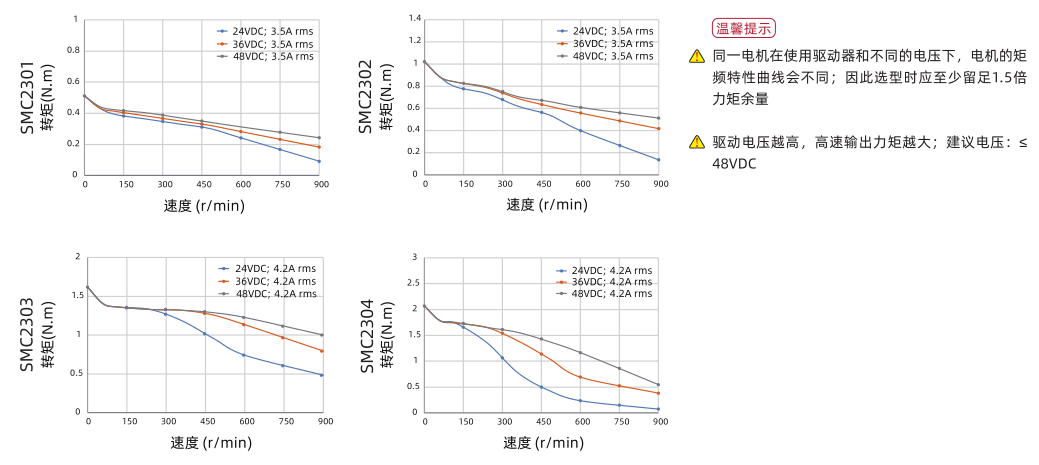

步進電機不是恒轉矩電機，運行轉速越高輸出轉矩會越小，所以關注電機保持轉矩參數的同時更應當關注在實際，工作轉速下電機的輸出轉矩（可參考動態力矩曲線圖）；并且我們建議預留1.5倍的余量，以免出現過載情況下步進電機丟步的現象。

型號（MODEL）保持力矩（N.m）額定電流（A）相電阻（Ω/相）相電感（mH/相）轉動慣量（g.cm2）機身長MAX（mm）電機重量適配驅動器（僅為推薦）
SMC23010.515.21.31.4110≤42.00.45CSD556R  24~48VDC
SMC23021.025.80.71.7220≤56.00.75
SMC23031.745.81.052.4380≤79.01.10
SMC23042.15.80.380.5530≤102.01.57

以上列表推薦的“適配驅動器”為脈沖型步進電機驅動器，HDB電機還可以為客戶提供：

  總線型步進驅動器（RS485、CAN open、Ether CAT等通訊控制）   智能型步進驅動器（電位器調速、內置PLC編程等功能）

定制維度

規格參數：規格涵蓋20mm-150mm，提供選型，精準匹配您的機器
出軸方式：提供單扁、雙扁、鍵槽、滾齒等多種出軸方式，滿足不同場景下的使用需求
引線方式：根據實際應用中的不同需求，提供定制化的繞線及出線方式設計
配件選擇：提供步進電機的多種配件，選擇多樣，例如編碼器，減速機，斷電制動器等








配套產品
